Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций.

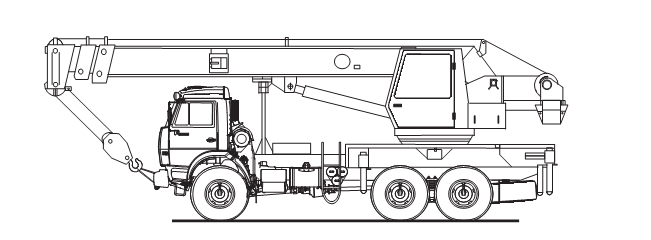

Трехсекционная телескопическая стрела длиной 9-21 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом - широкую рабочую зону и большую высоту перемещения груза при работе.
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 м с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик - "Черный ящик" и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач.
|
Модель |
КС-55713-5К |
|
Грузоподъемность макс., т/вылет, м |
25/3,2 |
|
Максимальный грузовой момент, т·м |
80 |
|
Максимальная высота подъема крюка, м |
|
|
- с основной стрелой (и гуськом) |
21,6 (29,3) |
|
Максимальная глубина опускания крюка от уровня земли, м |
|
|
- стрела 9,0 м, вылет 5,7 м, запасовка 6-кратная |
13 |
|
Длина стрелы/гуська, м |
9,7-21,0/7,5 |
|
Угол установки гуська, град |
0 и 30 |
|
Масса груза, при которой допускается телескопирование секций стрелы, кг |
6000 |
|
Скорость подъема-опускания груза, м/мин |
|
|
- номинальная (с грузом массой до 25,0 т) |
5,2 |
|
- увеличенная (с грузом до 4,5 т) |
11,4 |
|
- максимальная (кратность полиспаста 1) |
40 |
|
Скорость посадки груза, м/мин |
0,2 |
|
Частота вращения повор. части, об/мин |
0,2-0,96 |
|
Зона работы крана, град |
360 |
|
Масса крана в транспортном положении, кг |
|
|
- с осн. стрелой (и гуськом) |
21500 (21950) |
|
Размер опорного контура вдоль x поперек оси шасси, мм |
|
|
- при выдв. балках выносных опор |
4900x5800 |
|
- при втян. балках выносных опор |
4900x2270 |
|
Габариты крана в транспортном положении, мм |
|
|
(длина x ширина x высота) |
11100x2500x3840 |
|
Скорость передвижения крана, км/ч |
до 60 |
|
Базовое шасси |
|
|
Модель |
KAMAЗ-43118 |
|
Двигатель |
|
|
Модель |
740.31-240 |
|
Тип |
дизельный с турбонаддувом и ОНВ |
|
Максимальная полезная мощность, л. с. (кВт), при 2200 об/мин |
225 (165) |
